Un raccordement plomberie tient sur trois décisions prises avant la première coupe : le matériau du tube, le diamètre réel et la méthode d’assemblage. Une fuite lente derrière une cloison peut détériorer l’isolant, le placo et les finitions bien avant d’être visible. Le chantier commence donc par un plan simple, des mesures relevées au pied à coulisse et des raccords compatibles avec l’eau potable.
En bref, les points qui demandent une vérification concrète avant de commencer sont les suivants.
- Le cuivre, le PER, le multicouche et le PVC ne reçoivent pas les mêmes raccords ni les mêmes outils.
- Un tube d’alimentation travaille sous pression, tandis qu’une évacuation PVC fonctionne par gravité avec une pente régulière.
- Le DN, le diamètre extérieur et la mesure en pouces désignent des choses différentes sur un raccord.
- Un filetage conique s’étanche dans le filet avec du PTFE ou de la filasse, alors qu’un filetage cylindrique reçoit souvent un joint plat.
- Un réseau encastré doit être mis sous pression avant la fermeture des cloisons et avant les finitions murales.
Préparer un raccordement plomberie avec un plan et des mesures fiables
Un raccordement plomberie ne se décide pas devant le rayon des raccords. Il se prépare sur un croquis qui montre l’arrivée générale, les nourrices, les appareils sanitaires, les évacuations et les vannes d’arrêt. Dix minutes de relevés évitent une journée d’allers-retours et une réduction achetée dans le mauvais diamètre.
Une installation plomberie comporte deux réseaux qui ne répondent pas aux mêmes contraintes. L’alimentation en eau froide ou chaude est sous pression et demande des tubes adaptés à la température, à la pression et à l’usage sanitaire. L’évacuation transporte les eaux usées par gravité et impose surtout une pente constante, généralement comprise entre 1 et 3 % selon le diamètre et la configuration.
Commencez par localiser chaque point de puisage. Un lavabo, un évier, une douche, un lave-linge et un WC n’occupent ni la même hauteur ni le même emplacement d’évacuation. Les arrivées d’eau d’un lave-linge se prévoient couramment autour de 120 cm du sol fini, tandis qu’un mitigeur de lavabo se place souvent autour de 110 cm, selon le meuble et la notice du fabricant.
Le plan doit aussi indiquer les zones qui resteront accessibles. Un siphon, un flexible, une vanne d’arrêt ou le groupe de sécurité d’un chauffe-eau demandent un accès futur. Un raccord serti ou collé derrière une cloison ne se démonte pas : en cas de défaut, il faut ouvrir le parement, couper le tube et refaire la liaison.
Dimensionner la tuyauterie sans confondre les mesures
Le diamètre nominal, noté DN, sert à caractériser le passage intérieur d’un réseau. Il ne correspond pas automatiquement au diamètre extérieur du tube ni à celui d’un filetage. Cette confusion provoque des achats inutiles, surtout sur les raccords de transition entre une installation ancienne et un réseau récent.
| Désignation courante | Équivalence plomberie | DN indicatif | Usage fréquent |
|---|---|---|---|
| 1/2 pouce | 15 × 21 mm | DN 15 | Robinetterie, petits départs sanitaires |
| 3/4 pouce | 20 × 27 mm | DN 20 | Alimentation plus importante, appareil technique |
| 1 pouce | 26 × 34 mm | DN 25 | Collecteur ou arrivée de plus fort débit |
Les équivalences historiques entre pouces et millimètres ne sont pas des conversions exactes. Un raccord marqué 15 × 21 ne se choisit pas en estimant son diamètre à l’œil. Mesurez le filetage, lisez le marquage sur l’ancienne pièce et vérifiez si l’élément est mâle ou femelle.
Le pied à coulisse reste l’outil le plus utile pour ce contrôle. Un modèle de 150 mm coûte généralement 10 à 35 € en 2026 pour un usage domestique sérieux. Il mesure le diamètre intérieur, le diamètre extérieur et la profondeur d’un logement de joint, ce qu’un mètre ruban ne permet pas.
Le calcul du débit ne doit pas être traité au hasard dans une rénovation complète. Le DTU 60.11 encadre le dimensionnement des installations sanitaires et utilise notamment des unités de charge. À titre indicatif, un lavabo représente 1,5 unité de charge, une douche 2 unités et une baignoire 2,5 unités.
Un tube PER de diamètre extérieur 16 mm peut convenir à de petits départs sanitaires selon la longueur et les appareils alimentés. Une douche éloignée, plusieurs points utilisés au même moment ou une faible pression en amont peuvent imposer un autre calcul. Une pression disponible insuffisante se traduit par un débit faible au mitigeur, même avec une robinetterie neuve.
Un tube proprement mesuré coûte quelques minutes. Un mauvais diamètre peut coûter une cloison ouverte et des finitions à reprendre.
Les pertes de charge augmentent avec la longueur du réseau, les coudes serrés et les sections trop faibles. Une dérivation courte depuis une nourrice est souvent plus lisible et plus simple à entretenir qu’un parcours qui traverse toute la pièce. Le plan isométrique, même tracé simplement, permet de repérer ces longueurs avant de percer.
La préparation inclut aussi le repérage des murs et des sols. Avant une saignée ou une traversée, vérifiez les réseaux existants avec un détecteur et consultez les plans disponibles. Dans un logement ancien, une cloison peut cacher une canalisation, un câble ou une zone fragilisée qui exige une reprise avant tout percement.
Choisir les matériaux plomberie selon l’eau, la température et l’accessibilité

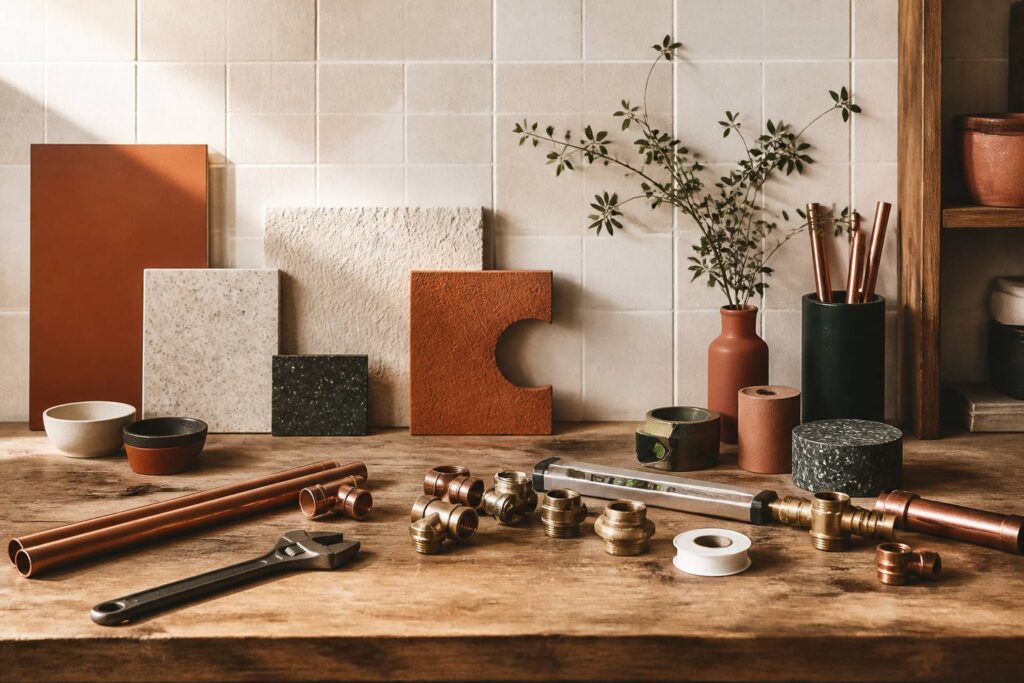

Les matériaux plomberie ne se remplacent pas librement les uns par les autres. Le cuivre convient à l’eau sanitaire et au chauffage, le PER est courant dans les réseaux encastrés, le multicouche limite la dilatation, et le PVC évacuation reste réservé aux eaux usées. Le bon choix dépend aussi de l’endroit où le tube sera posé : apparent, en gaine, dans une cloison ou sous une dalle.
Le cuivre garde une place solide dans les installations visibles. Il supporte les températures élevées, résiste bien dans le temps et donne des réseaux rigides faciles à suivre lors d’une intervention. Sa pose demande toutefois des coupes nettes, un cintrage propre et une maîtrise de la soudure cuivre ou du sertissage selon le système retenu.
Le PER, ou polyéthylène réticulé, simplifie les passages en gaine grâce à sa souplesse. Il est sensible aux UV et ne doit donc pas rester exposé durablement à la lumière directe. Un tube PER gainé de 16 mm se vend souvent entre 1,20 et 3,50 € le mètre en 2026, selon la longueur de couronne, la certification et la marque.
Comparer cuivre, PER, multicouche et PVC
Le multicouche combine des couches de polymère et une âme en aluminium. Cette structure le rend plus stable que le PER face à la dilatation thermique, avec un comportement intéressant sur les circuits d’eau chaude et de chauffage. Il exige un calibrage précis après la coupe, faute de quoi le raccord risque de ne pas s’emboîter correctement.
| Matériau | Usage adapté | Mode de raccordement | Point de vigilance |
|---|---|---|---|
| Cuivre | Eau sanitaire, chauffage, réseau apparent | Brasage, sertissage, compression | Ébavurage, cintrage et corrosion galvanique |
| PER | Eau chaude, eau froide, chauffage encastré | Sertissage, glissement, compression compatible | Protection contre les UV et raccords accessibles |
| Multicouche | Sanitaire et chauffage | Sertissage avec profil imposé | Calibrage et mâchoire adaptée au raccord |
| PVC évacuation | Eaux usées et eaux vannes | Collage | Pente, temps de séchage et emboîtement complet |
Le PVC évacuation se reconnaît à son usage gravitaire. Il se colle avec une colle spécifique, mais ne se soude pas comme le cuivre. Un assemblage en PVC mal décapé ou remis en eau trop tôt peut fuir au niveau du manchon, souvent dans une zone déjà difficile d’accès.
Les raccords PVC existent sous forme de manchons, coudes, culottes, réductions, tampons de visite et raccords de transition. Choisissez le diamètre selon l’appareil et le collecteur, puis vérifiez la pente sur toute la longueur. Un contre-pente retient les eaux chargées, crée des dépôts et finit par provoquer des odeurs ou un engorgement.
Une installation sanitaire qui combine plusieurs matériaux demande une attention supplémentaire aux transitions. Le passage d’un multicouche vers un robinet fileté nécessite un raccord à sertir avec sortie filetée, adapté au profil de sertissage prévu. Le passage du PVC vers un élément métallique ne se fait jamais par collage direct sur le métal : un raccord mixte dédié est nécessaire.
Le marquage ACS doit être contrôlé sur les pièces en contact avec l’eau destinée à la consommation. Cette attestation de conformité sanitaire n’est pas un détail de catalogue. Une pièce non documentée ou sans indication de pression et de température n’a pas sa place sur une arrivée d’eau potable.
Le laiton est fréquent pour les raccords filetés et les liaisons avec la robinetterie. Il convient à l’eau froide et chaude dans les limites annoncées par le fabricant, souvent jusqu’à 90 °C pour les raccords domestiques courants. Sur un circuit de chauffage plus chaud ou soumis à des contraintes particulières, la documentation technique du système doit guider le choix.
La qualité de l’eau intervient aussi dans la durée de vie du réseau. Une eau très calcaire encrasse mousseurs, mitigeurs et chauffe-eau, même si elle n’explique pas à elle seule une fuite de raccord. Les conséquences, les budgets et les opérations régulières sont détaillés dans ce guide sur le prix et l’entretien d’un adoucisseur d’eau.
La cohérence du matériau compte davantage que la promesse d’un montage rapide. Un réseau en apparent accepte volontiers des raccords démontables, alors qu’un circuit fermé dans une cloison demande des assemblages durables, contrôlés avant habillage.
Appliquer les méthodes de plomberie adaptées à chaque raccord
Les méthodes de plomberie reposent sur une règle simple : un raccord est choisi pour un tube précis, une pression donnée et un emplacement connu. Un raccord à compression peut être pratique sur un réseau apparent, tandis qu’un sertissage est plus adapté à une liaison définitive en cloison. La méthode qui paraît la plus rapide devient coûteuse lorsqu’elle ne permet plus l’entretien ou lorsqu’elle n’est pas prévue pour le matériau employé.
Une coupe perpendiculaire est la première condition d’un assemblage durable. Utilisez un coupe-tube pour le cuivre et le multicouche, puis retirez les bavures internes et externes. Une arête laissée dans le passage d’eau perturbe l’écoulement et peut abîmer un joint lors de l’emboîtement.
Réaliser une soudure cuivre et un sertissage durable
La soudure cuivre par brasage tendre s’effectue avec un métal d’apport à base d’étain, à une température inférieure à 450 °C. Les pièces sont décapées, emboîtées, chauffées progressivement puis alimentées en métal d’apport par capillarité. Le tube ne doit pas être rempli d’eau au moment de l’opération, car l’humidité empêche une montée correcte en température.
Le flux décapant favorise le mouillage des surfaces et la diffusion de l’étain dans l’emboîture. Il faut en appliquer peu et nettoyer les résidus après refroidissement, car ils peuvent accélérer la corrosion avec le temps. Une brasure se laisse refroidir naturellement pendant quelques minutes : refroidir brutalement à l’eau peut fragiliser l’assemblage.
Le travail à la flamme exige des protections contre l’incendie, une ventilation correcte et une vigilance accrue près des doublages, isolants ou éléments en bois. Dans une pièce déjà finie, un fer à souder électrique ou un raccord à sertir évite parfois les risques liés au chalumeau. L’outillage complet pour une petite intervention peut représenter 80 à 250 € en 2026, hors consommables et équipements de sécurité.
Le sertissage du PER ou du multicouche demande une pince et une mâchoire correspondant exactement au profil du raccord, souvent TH, U ou V selon les systèmes. Coupez le tube, calibrez-le, insérez-le jusqu’à la butée et positionnez la mâchoire au bon endroit. Un raccord serti avec le mauvais profil peut sembler correct au premier regard tout en laissant apparaître une fuite lors de l’épreuve.
Un sertissage terminé ne se resserre pas. Si la bague est mal placée ou si le tube n’est pas allé au fond du raccord, la solution consiste à couper la portion concernée et à recommencer avec une pièce neuve. C’est un piège courant dans les chantiers où l’on veut gagner quelques minutes avant de fermer une cloison.
Visser, compresser ou coller sans forcer les assemblages

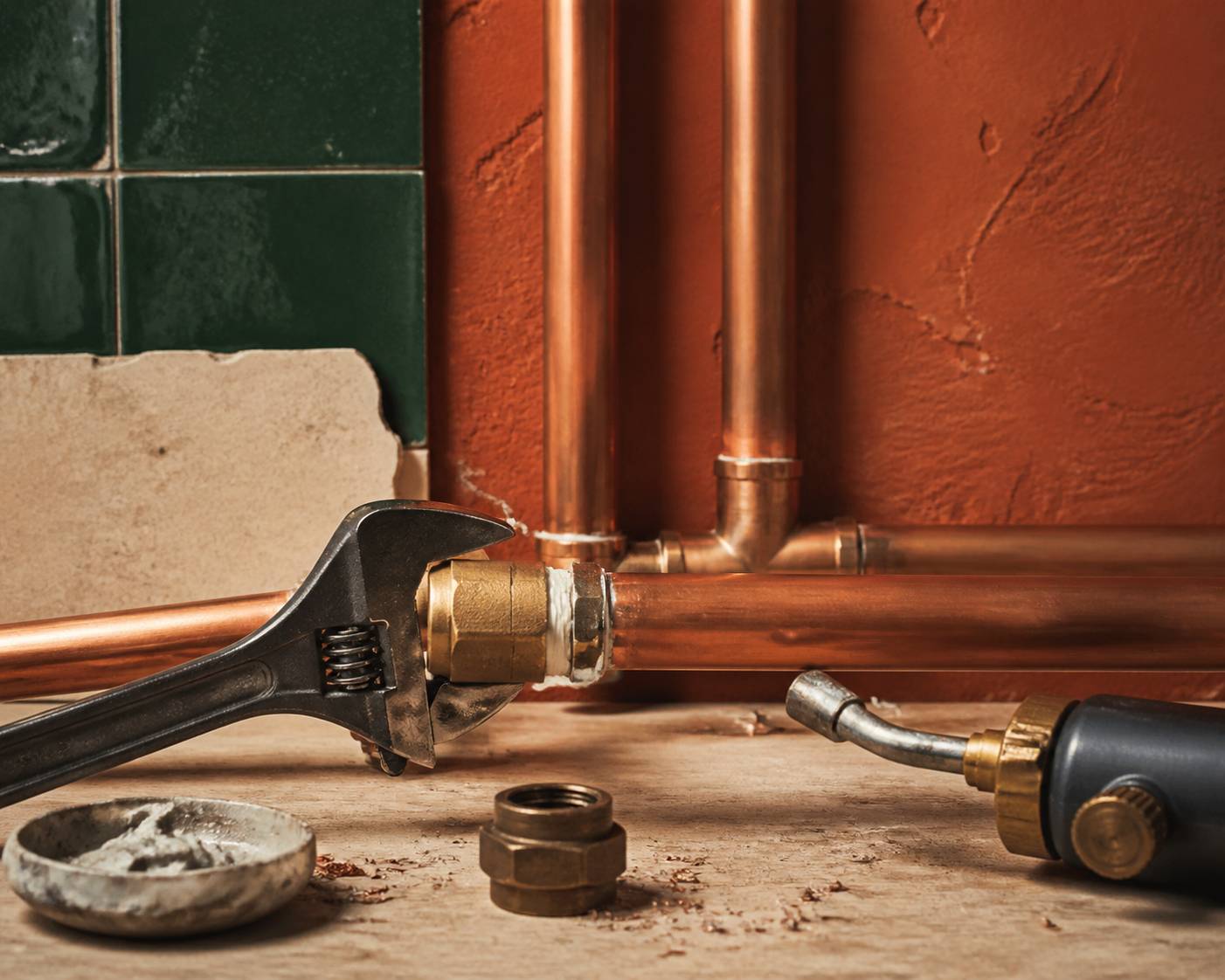

Les raccords à compression, souvent appelés bicônes ou raccords à olive, sont adaptés aux tubes cuivre rigides en apparent. Le serrage écrase une olive sur le tube et crée l’étanchéité. Il faut maintenir le corps du raccord avec une clé et serrer l’écrou progressivement, sans excès : un surserrage déforme l’olive et peut rendre le démontage difficile.
Un raccord fileté demande d’identifier sa logique d’étanchéité. Le filetage conique se serre dans le filet et reçoit du ruban PTFE, de la filasse ou une résine compatible. Le filetage cylindrique peut se terminer par une portée plane et nécessiter un joint plomberie plat : ajouter du PTFE ne remplace pas un joint absent sur ce type de liaison.
Le ruban PTFE s’enroule dans le sens du vissage, sur le filetage mâle propre et sec. Trois à six tours réguliers suffisent le plus souvent pour un raccord domestique courant, selon le diamètre et le produit. Trop de ruban empêche un engagement correct du filet et peut créer une fissure sur une pièce fragile.
Le collage des raccords PVC suit une autre logique. Présentez les pièces à blanc, tracez la profondeur d’emboîtement, dépolissez les surfaces puis appliquez le primaire si le système le prévoit et la colle adaptée. Emboîtez sans rotation excessive et maintenez quelques secondes pour éviter le recul du tube.
Le temps de prise dépend du diamètre, de la température ambiante et des indications de la colle. Comptez souvent plusieurs heures avant une mise en eau, avec une attente plus longue sur un collecteur de gros diamètre ou dans un local froid. Ne refermez jamais une cloison sur un raccord non testé, même si la colle semble sèche au toucher.
La propreté de chaque extrémité commande la qualité finale. Une coupe ébavurée, un filetage non forcé et un raccord compatible font davantage pour l’étanchéité plomberie qu’un serrage brutal à la clé.
Suivre les étapes raccordement du tube jusqu’aux appareils sanitaires
Les étapes raccordement doivent se dérouler dans un ordre qui laisse les réseaux visibles jusqu’aux essais. Coupez l’eau, purgez les canalisations, protégez les sols et repérez les passages avant toute dépose. Un chantier de salle d’eau devient vite difficile à contrôler quand les tubes sont posés au hasard derrière les plaques et que les raccords ne restent plus accessibles.
Le niveau de difficulté est modéré pour le remplacement d’un flexible ou le montage d’un siphon visible. Il devient élevé dès qu’il faut modifier une colonne, créer une évacuation dans une dalle, braser à proximité de matériaux combustibles ou intervenir sur un chauffe-eau. Une dérivation sanitaire apparente demande souvent une demi-journée ; une distribution complète de salle de bains occupe fréquemment deux à cinq jours avant les essais et les finitions.
Organiser le chantier avant la pose des canalisations
Coupez l’alimentation générale puis ouvrez un robinet placé bas dans le logement pour évacuer la pression résiduelle. Vérifiez que l’eau est réellement arrêtée avant de démonter un raccord. Une vanne ancienne peut laisser passer un filet d’eau, assez pour compromettre une soudure cuivre ou noyer une zone de travail.
Préparez l’outillage avant de commencer. Il faut au minimum un coupe-tube adapté, un ébavureur, deux clés plates, une clé à molette, un pied à coulisse, un marqueur, un niveau, des chiffons et les équipements de protection. Pour le multicouche, ajoutez un calibreur et une sertisseuse avec la mâchoire exacte ; pour le PVC, prévoyez le décapant ou primaire et la colle compatible.
- Repérez les arrivées d’eau froide et chaude pour éviter une inversion au niveau du mitigeur.
- Posez les tubes dans des fourreaux lorsqu’ils traversent une cloison ou sont encastrés dans une zone prévue à cet effet.
- Maintenez une pente continue sur les évacuations et contrôlez-la au niveau sur chaque tronçon.
- Installez une vanne d’arrêt accessible pour chaque appareil ou groupe d’appareils lorsqu’elle est prévue par le plan.
- Conservez les notices et les références des raccords employés dans un dossier de chantier.
Une nourrice, aussi appelée collecteur, facilite la distribution de l’eau vers plusieurs appareils. Elle évite les raccords dissimulés en série et permet d’isoler un départ précis en cas d’intervention. Son installation doit rester accessible, par exemple dans un placard technique, une trappe ou un meuble prévu à cet effet.
Les supports de fixation ne servent pas seulement à rendre le réseau propre. Ils limitent les vibrations, les bruits de claquement et les contraintes sur les raccords. Un tube qui bouge à chaque ouverture de robinet finit par fatiguer les jonctions, surtout sur une longue portion apparente.
Raccorder lavabo, évier, douche et équipements ménagers
Les raccordements finaux se font une fois les alimentations et évacuations contrôlées. Le lavabo reçoit généralement des robinets d’arrêt, des flexibles et un siphon démontable. Le joint entre l’appareil et le mur ne doit être posé qu’après vérification du bon écoulement et de l’absence de fuite sous la bonde.
Un siphon doit rester démontable sans déplacer le meuble. Il retient une garde d’eau qui limite les remontées d’odeurs, mais il accumule aussi cheveux, savon et petits objets. Un siphon collé sans accès n’est pas une simplification : c’est une intervention future rendue plus longue.
Pour un lave-linge ou un lave-vaisselle, prévoyez un robinet d’arrêt dédié, un raccordement d’évacuation conforme à l’appareil et un passage sans coude écrasé pour le flexible. La pression et les coups de bélier peuvent solliciter fortement cette zone. Un tuyau d’alimentation trop ancien ou pincé doit être remplacé plutôt que réutilisé.
Les robinets autoperceurs constituent une solution de dépannage ou d’appoint, mais ils vieillissent mal lorsqu’ils restent inaccessibles ou montés sur un tube inadapté. Une intervention plus durable passe par une dérivation correctement posée avec vanne. Les précautions de démontage et les alternatives sont expliquées dans ce dossier pour remplacer un robinet autoperceur.
Dans une douche, l’étanchéité de la robinetterie ne remplace jamais celle du mur ou du receveur. Le raccordement hydraulique doit être testé avant la pose du parement, puis les bandes et joints d’étanchéité du support doivent être réalisés selon le système de salle d’eau retenu. Une humidité récurrente derrière une faïence relève d’un diagnostic de bâtiment lorsque la cause dépasse un raccord visible.
La pose des appareils vient après les contrôles, pas avant. Cette chronologie évite de déposer un meuble vasque ou un receveur neuf pour atteindre une jonction oubliée.
Tester l’étanchéité plomberie et corriger les défauts avant les finitions
L’épreuve du réseau est l’étape qui sépare un montage propre d’une installation fiable. Les raccords doivent être visibles pendant la mise sous pression, surtout dans une salle d’eau où les futures finitions cachent rapidement la tuyauterie. Une micro-fuite peut n’apparaître qu’après plusieurs dizaines de minutes, lorsque la pression se stabilise et que les matériaux prennent leur place.
Le réseau est rempli lentement pour chasser l’air sans créer de choc. Les purgeurs, robinets et extrémités prévues à cet effet permettent d’évacuer les poches d’air. Une montée brutale en pression peut donner un résultat trompeur, faire vibrer une canalisation mal fixée ou endommager une pièce fragile.
Mettre le réseau sous pression et surveiller chaque raccord
Pour un réseau domestique, l’essai de pression se réalise selon le DTU applicable, les prescriptions du fabricant et les caractéristiques de l’installation. Les essais se situent fréquemment autour de 6 à 10 bar, avec une surveillance pouvant aller de 30 minutes à 2 heures. Une pompe d’épreuve manuelle avec manomètre coûte couramment 70 à 180 € en 2026, mais sa location peut suffire pour un chantier ponctuel.
La pression doit rester stable une fois l’air purgé et le réseau isolé. Une baisse non expliquée impose une recherche méthodique : regardez d’abord les sertissages, les filetages, les écrous de compression, les jonctions PVC et les bouchons temporaires. Séchez les pièces avec un chiffon avant l’essai, car une goutte issue du remplissage peut être confondue avec une fuite réelle.
Un contrôle visuel se complète par le passage de papier absorbant autour des raccords. Le papier révèle une humidité minime plus facilement qu’une main. Sur une installation encastrée, photographiez chaque mur avant la fermeture des parements : ces images aident à retrouver les passages lors d’une future fixation murale.
Les évacuations se testent différemment. Faites couler l’eau par appareil, observez la vitesse d’écoulement et vérifiez les siphons, manchons et culottes. Une évacuation qui glougloute ou se vide lentement peut signaler une pente insuffisante, un défaut de ventilation ou un début d’obstruction, pas seulement un problème de joint.
Diagnostiquer une fuite sans multiplier les réparations inutiles
Une fuite sur un raccord fileté vient souvent d’une erreur d’étanchéité. Le PTFE peut être insuffisant, posé dans le mauvais sens, ou utilisé alors qu’un joint plat était nécessaire. Démontez, nettoyez le filetage, identifiez sa forme et recommencez avec le joint ou le produit prévu pour ce montage.
Une fuite au niveau d’un raccord à compression peut parfois se corriger par un resserrage léger et contrôlé. Il ne faut pas tourner l’écrou sans maintenir le corps du raccord, car le tube peut pivoter et créer une contrainte. Si l’olive est déformée ou si la coupe est irrégulière, remplacez la section plutôt que d’ajouter de la pâte ou du ruban de manière improvisée.
Un sertissage qui fuit se remplace. La liaison n’est pas conçue pour être démontée ni reprise par un second passage de pince. Coupez le tube en laissant assez de longueur pour insérer un nouveau raccord, puis contrôlez le calibrage et la position de la bague avant de sertir.
Un collage PVC défaillant impose également une reprise de la pièce. Ajouter de la colle sur l’extérieur du manchon ne recrée pas une soudure chimique correcte entre les deux surfaces. Coupez le tronçon, prévoyez si nécessaire un manchon de réparation et respectez le temps de séchage annoncé avant de tester à nouveau.
Le budget d’une intervention professionnelle varie fortement selon l’accessibilité, le matériau et les reprises de finition. En 2026, comptez généralement 90 à 220 € pour une petite réparation visible avec déplacement et fournitures courantes, puis davantage lorsqu’une cloison, un meuble ou un carrelage doit être déposé. Un devis sérieux distingue la recherche de fuite, les pièces, la main-d’œuvre et la remise en état des supports.
Une humidité qui revient malgré des raccords secs, du salpêtre, une fissure qui évolue ou un sol qui gonfle demandent un diagnostic adapté. Ces signes peuvent concerner l’enveloppe du bâtiment, une infiltration extérieure ou une fuite cachée qui dépasse le simple remplacement d’un raccord.
Quel raccord choisir pour un tube PER de 16 mm ?
Choisissez un raccord prévu pour le système PER concerné et pour le diamètre extérieur exact de 16 mm. Vérifiez aussi la méthode d’assemblage autorisée, le profil de sertissage s’il y en a un, ainsi que le marquage ACS pour l’eau potable.
Le PVC peut-il être utilisé pour une arrivée d’eau chaude ?
Le PVC évacuation courant est destiné aux eaux usées et se colle. Pour une distribution sous pression ou de l’eau chaude, utilisez uniquement un matériau et des raccords explicitement prévus pour cet usage par leur fabricant.
Faut-il mettre du téflon sur tous les raccords filetés ?
Non. Le PTFE sert surtout à étancher les filetages qui travaillent dans le filet, notamment les filetages coniques. Un raccord cylindrique avec portée plane demande souvent un joint plat adapté, pas une accumulation de ruban.
Combien de temps attendre avant de tester un collage PVC ?
Le délai dépend de la colle, du diamètre et de la température du local. Respectez la notice du fabricant, qui prévoit souvent plusieurs heures avant une mise en eau, avec un délai plus long sur les gros diamètres ou par temps froid.
