Baie informatique : bien la choisir et l’installer

Une baie informatique évite que les switchs, routeurs, alimentations et cordons réseau finissent entassés dans un placard ou sur une étagère. Elle rend les interventions plus rapides, limite les débranchements accidentels et aide à maîtriser la chaleur produite par les équipements. Le bon format dépend moins de la surface du local que du matériel réellement installé, de son poids et de l’évolution prévue dans les deux ou trois prochaines années.

En bref.

• Une unité de rack, notée U, mesure 44,45 mm de haut et sert à calculer la place disponible dans une baie informatique.
• Un coffret mural de 6U à 12U convient à un petit réseau, tandis qu’une baie au sol de 24U à 42U répond à une installation plus dense.
• La profondeur doit intégrer l’équipement le plus encombrant, les connecteurs arrière et le passage des câbles.
• Un panneau de brassage Cat 6 ou Cat 6a, des guides-câbles et un bandeau électrique rackable évitent un câblage illisible.
• La ventilation, la mise à la terre et la protection électrique doivent être prévues avant la mise sous tension.

Baie informatique : comprendre son rôle avant de choisir le format

Une baie informatique, aussi appelée rack ou baie de brassage, est une armoire technique qui reçoit les éléments actifs et passifs d’un réseau. Les équipements actifs comprennent le switch, le routeur, le pare-feu, le modem ou le serveur. Les éléments passifs regroupent le panneau de brassage, les câbles Ethernet, les tiroirs fibre et les guides de passage.

Le standard le plus répandu est le format 19 pouces. Cette largeur permet de fixer la grande majorité des équipements professionnels et semi-professionnels. Une petite baie de 10 pouces peut convenir à une box internet et à quelques départs RJ45 dans un logement, mais elle limite vite le choix baie serveur et celui des accessoires.

Le calcul commence par la hauteur utile. Chaque appareil rackable occupe une ou plusieurs unités de hauteur. Un switch classique prend généralement 1U, un panneau de brassage 1U, un onduleur compact 2U ou 3U, et certains serveurs dépassent 2U. Une baie 12U offre donc douze emplacements de 44,45 mm, hors éventuels espaces réservés à la ventilation.

Un relevé écrit évite les achats imprécis. Il faut noter la hauteur, la profondeur, la largeur et le poids de chaque appareil, y compris ceux qui ne sont pas rackables. Une box fibre, un petit NAS ou un boîtier domotique peuvent être posés sur un plateau, mais ce plateau prend lui-même 1U ou 2U. L’erreur fréquente consiste à compter uniquement les appareils visibles et à oublier les bandeaux de prises, l’onduleur ou les organiseurs horizontaux.

Une marge libre de 10 à 20 % est raisonnable pour accueillir un second switch, un nouveau panneau de brassage ou un matériel de sauvegarde. Cette réserve coûte moins cher lors de l’achat qu’un remplacement complet après quelques mois. Dans un petit local, un coffret 9U déjà rempli à 8U laisse très peu de place pour intervenir sans retirer un équipement.

Capacité baie serveur et poids réel des équipements

La capacité baie serveur ne se résume pas au nombre de U. Le poids maximal autorisé doit être comparé au poids cumulé des équipements et des accessoires. Un coffret mural de 9U supporte souvent 40 à 60 kg selon sa fixation. Il ne doit pas recevoir un gros onduleur au plomb et plusieurs serveurs, même si la hauteur disponible semble suffisante.

Une baie au sol de 24U à 42U accepte des charges beaucoup plus élevées, souvent de plusieurs centaines de kilogrammes. Les modèles destinés aux salles serveurs peuvent dépasser 1 000 kg, mais cette donnée n’autorise pas à négliger le sol. Une dalle fissurée, un plancher bois souple ou un faux-plancher non prévu pour cette charge demandent l’avis d’un professionnel du bâtiment ou du gestionnaire des lieux.

Les équipements lourds se placent dans la partie basse. Cette disposition abaisse le centre de gravité et réduit le risque de basculement lors de l’ouverture d’un tiroir ou d’une porte. Un onduleur de 25 kg installé dans le haut d’une baie légère tire sur les montants et fatigue les fixations. Le problème ne se voit pas toujours le premier jour, mais il complique les opérations de maintenance.

Une baie correctement dimensionnée laisse aussi des emplacements libres pour le flux d’air. Les espaces inutilisés peuvent recevoir des panneaux obturateurs. Ils évitent que l’air chaud revienne vers l’avant des équipements au lieu de suivre un trajet cohérent. L’organisation serveurs commence donc avec des mesures précises, avant toute commande.

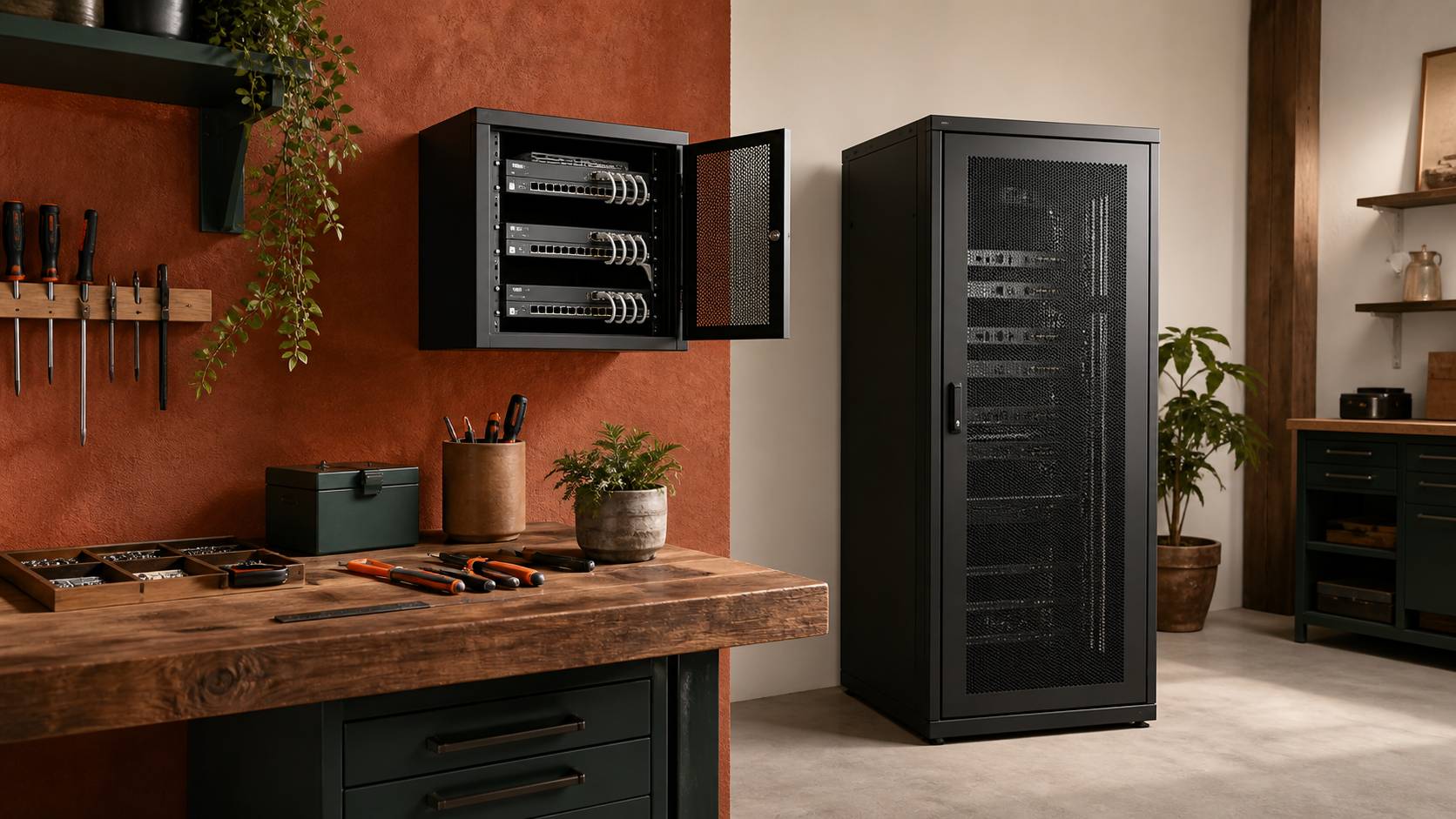

Choix baie serveur : mural ou au sol selon le local et les interventions

Un coffret mural est adapté à un logement équipé de prises RJ45, à un commerce de petite taille ou à un bureau disposant de peu d’appareils. Il prend peu de place au sol et peut être installé dans un placard technique ventilé. Les formats de 6U, 9U et 12U couvrent les besoins courants lorsqu’il faut loger un panneau de brassage, un switch, un routeur et un petit bandeau électrique.

La fixation demande plus de soin qu’il n’y paraît. Un mur en béton ou en parpaing plein accepte des chevilles et tirefonds adaptés au poids annoncé par le fabricant. Une cloison creuse en plaques de plâtre ne doit pas recevoir seule une armoire chargée. Il faut alors reprendre l’effort sur une ossature renforcée ou choisir une baie posée au sol.

Une baie sur pieds est préférable dès que l’installation reçoit un onduleur lourd, des serveurs, plusieurs switches ou un nombre important de départs réseau. Elle facilite l’accès par l’arrière et par les côtés, surtout si les panneaux latéraux sont démontables. Dans une entreprise, cette accessibilité réduit le temps d’arrêt pendant une intervention : retirer un simple cordon ne devrait jamais imposer de sortir toute l’armoire de son emplacement.

Ces montants observés en 2026 concernent le meuble nu ou équipé selon les modèles. Ils n’incluent pas le câblage, les équipements réseau, la main-d’œuvre ni une éventuelle climatisation du local. Une porte vitrée et verrouillable, des rails réglables, des panneaux latéraux ou un toit ventilé font varier la facture, mais ces options peuvent éviter des dépenses plus lourdes lors d’une extension.

Profondeur, portes et optimisation espace

L’optimisation espace ne doit jamais conduire à choisir une baie trop peu profonde. Un modèle de 600 mm peut convenir au brassage réseau, à un switch et à un routeur. Il devient insuffisant avec un serveur de 700 ou 800 mm de profondeur, car il faut encore compter les prises, les connecteurs, les cordons et un rayon de courbure correct pour les câbles.

Pour un serveur de 800 mm, une baie de 1 000 mm constitue un minimum pratique. Les rails doivent aussi correspondre à la profondeur du châssis. Un appareil fixé par l’avant mais mal soutenu à l’arrière peut se déformer ou rendre les ports inaccessibles. Les plateaux télescopiques sont utiles pour les boîtiers non rackables, mais leur charge maximale doit être respectée.

La porte avant perforée favorise la ventilation naturelle. Une porte vitrée peut être choisie dans un environnement propre et calme, mais elle n’apporte pas le même passage d’air. L’arrière doit rester dégagé de 70 à 100 cm lorsque des opérations régulières sont prévues. Installer une baie collée contre un mur oblige ensuite à démonter les câbles pour atteindre une seule alimentation.

Un bureau ouvert reste un mauvais emplacement pour une armoire contenant des serveurs. Les ventilateurs produisent un bruit continu et la chaleur rejetée gêne les occupants. Un placard technique ventilé ou un local séparé améliore le confort, à condition de ne pas enfermer la baie dans un volume sans renouvellement d’air.

Le format retenu doit donc laisser de la place devant, derrière et dans la baie, sans faire porter une charge excessive au mur ou au sol.

Installation baie réseau : préparer le support, l’alimentation et le refroidissement

L’installation baie réseau commence par le local, pas par les vis-écrous cage. L’emplacement doit être sec, propre, accessible et éloigné des sources de fuite. Une arrivée d’eau, une gaine de chauffage, un évier ou un mur présentant des traces d’humidité ne font pas bon voisinage avec du matériel électrique.

Une humidité répétée, de la condensation ou du salpêtre relèvent d’un diagnostic adapté avant toute pose. Masquer le problème derrière une armoire ne le supprime pas. Le métal peut s’oxyder, les connecteurs se dégrader et les alimentations finir par déclencher sans cause apparente.

Le niveau de difficulté est intermédiaire pour un coffret mural vide et avancé pour une baie serveur complète avec alimentation protégée. Prévoyez un mètre, un niveau, une perceuse adaptée au support, des forets appropriés, des clés, un tournevis, des vis-écrous cage, des attaches velcro et une étiqueteuse. Un coffret mural simple se pose généralement en 2 à 4 heures, hors tirage des câbles dans les murs.

Le support doit être contrôlé avant le perçage. Sur une maçonnerie, les fixations doivent être dimensionnées selon le poids total de la baie équipée, et non selon celui du caisson vide. Sur un mur à ossature métallique ou bois, les points de fixation doivent tomber dans les montants ou dans un renfort prévu pour cette charge.

Refroidissement baie et circulation de l’air

Le refroidissement baie repose d’abord sur un trajet d’air simple. L’air frais entre habituellement par l’avant ou le bas, traverse les équipements, puis l’air chaud ressort à l’arrière ou au sommet. Les portes perforées et les grilles de toit soutiennent ce mouvement naturel. Dans une baie dense, un module de ventilation monté au plafond peut devenir nécessaire.

La chaleur ne doit pas être traitée uniquement avec davantage de ventilateurs. Une baie placée dans un placard fermé à 30 °C reste exposée, même si le toit tourne en permanence. Des sondes de température permettent de surveiller le haut et le bas de l’armoire. Au-delà des seuils prévus par les fabricants, les performances peuvent chuter et les ventilateurs des serveurs accélèrent, donc font plus de bruit.

Les espaces vides entre les équipements ne doivent pas servir de sortie d’air désordonnée. Les panneaux obturateurs guident le flux et limitent le retour d’air chaud vers l’avant. Le piège est de remplir chaque U sans réfléchir : la densité augmente, mais les appareils se réchauffent et deviennent plus difficiles à remplacer.

La partie électrique mérite le même ordre. Un bandeau PDU rackable distribue les prises proprement à l’intérieur de la baie. Un onduleur protège contre les microcoupures et permet, selon sa puissance et sa batterie, un arrêt propre des équipements. Son autonomie réelle dépend de la charge : un modèle annoncé pour plusieurs minutes ne doit pas être choisi sans calculer la consommation totale.

La mise à la terre de l’armoire et des équipements suit les prescriptions du fabricant et l’installation électrique existante. Une multiprise domestique posée au fond de la baie est une mauvaise pratique. Elle multiplie les cordons souples, rend les coupures difficiles et peut surcharger une prise unique.

Un câblage propre ne sert pas seulement à faire rangé. Il évite de tirer sur un port au moment précis où il faut remettre le réseau en service.

Avant de fermer les portes, il faut vérifier que les ventilateurs tournent, que les câbles ne bouchent aucune grille et que l’accès au disjoncteur reste possible.

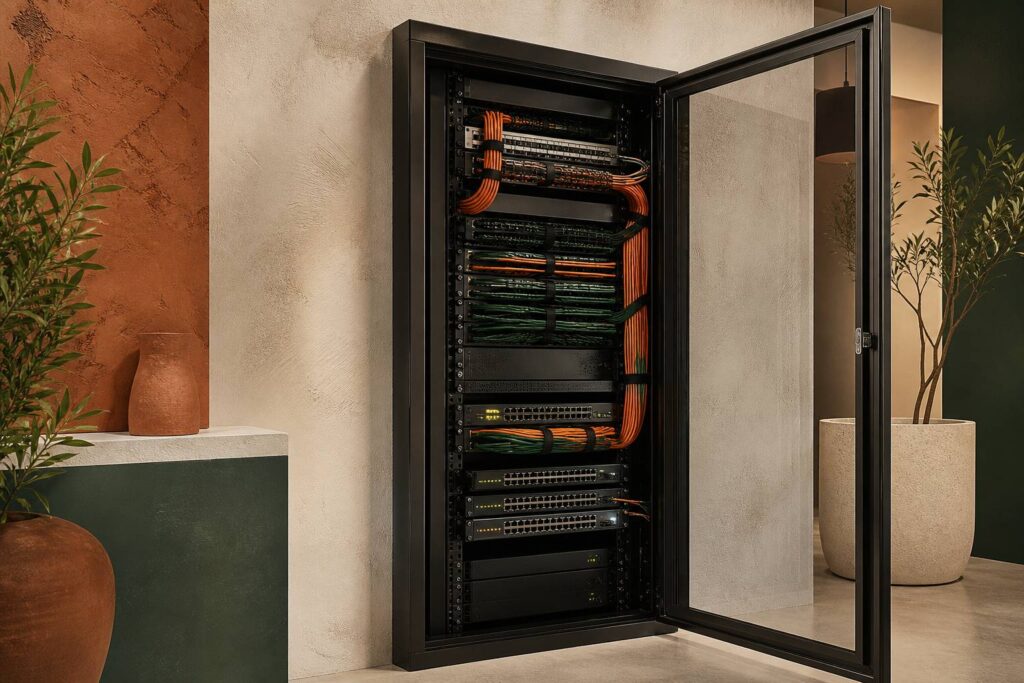

Gestion câbles et brassage : organiser chaque liaison sans masquer les défauts

La gestion câbles donne toute sa valeur à la baie. Un panneau de brassage regroupe les arrivées des prises RJ45 d’un logement ou d’un bâtiment. Chaque câble venant d’une pièce est terminé à l’arrière du panneau, puis relié au switch par de courts cordons en façade. Cette méthode sépare le câblage fixe du câblage mobile et simplifie chaque modification.

Un panneau Cat 6 convient aux réseaux gigabit courants. Le Cat 6a est préférable lorsque l’installation vise du 10 Gigabit Ethernet sur cuivre et que tous les composants suivent la même catégorie. Mélanger un panneau Cat 6a, des cordons de mauvaise qualité et un câblage ancien ne crée pas miraculeusement un réseau plus rapide. La performance dépend de la chaîne complète et de la qualité de pose.

Les câbles de données et les alimentations doivent suivre des cheminements séparés dans la mesure du possible. Cette précaution limite l’encombrement et facilite le diagnostic. Dans une baie compacte, les guides-câbles horizontaux de 1U, les anneaux verticaux et les passe-câbles à balais maintiennent les faisceaux sans les serrer excessivement.

Étiquetage, rayon de courbure et raccordements

Chaque port doit recevoir un repère durable. Une étiquette peut reprendre le numéro de la prise murale, la pièce desservie et éventuellement la fonction du lien. Des étiquettes plastifiées ou thermorésistantes résistent mieux au temps que du ruban adhésif manuscrit. Le coût reste modeste, souvent 20 à 80 € pour une étiqueteuse simple et ses consommables, alors qu’une recherche de câble peut immobiliser un réseau pendant une heure.

Les cordons ne doivent pas être pliés à angle vif ni tirés pour atteindre une prise. Cette contrainte paraît secondaire dans une baie peu remplie, mais elle devient visible après plusieurs ajouts. Un câble tendu peut se débrancher à l’ouverture d’un panneau, endommager un loquet RJ45 ou créer une panne intermittente difficile à repérer.

Les couleurs peuvent distinguer les usages, à condition d’être documentées. Un code simple fonctionne mieux qu’un assortiment improvisé : par exemple une couleur pour les liaisons vers les postes, une autre pour les bornes Wi-Fi et une troisième pour les équipements d’administration. La couleur ne remplace toutefois jamais l’étiquette, car un cordon peut être remplacé par un modèle différent lors d’un dépannage.

1. Installez le panneau de brassage et le switch à une distance permettant l’emploi de cordons courts sans contrainte.
2. Faites entrer les câbles permanents par les passages prévus, sans percer le châssis ni coincer les gaines dans une porte.
3. Fixez les appareils avec des vis-écrous cage compatibles avec les montants 19 pouces et le poids supporté.
4. Placez les blocs d’alimentation et les cordons électriques sur un chemin distinct des liaisons de données.
5. Testez chaque prise, puis reportez le résultat sur un schéma conservé près de la baie ou dans la documentation technique.

Les fibres optiques demandent une attention supplémentaire. Leur rayon de courbure est plus contraignant que celui d’un câble cuivre, et leur nettoyage doit être réalisé avec les outils appropriés. Une fibre pincée ou poussiéreuse peut provoquer des défauts de liaison sans qu’aucun problème ne soit visible à l’œil nu.

Dans une baie déjà saturée, il faut dégager du temps pour reprendre l’ensemble plutôt que d’ajouter un câble de plus au hasard. Retirer les cordons inutilisés, poser des passe-câbles et refaire les étiquettes demande souvent une demi-journée. Cette remise en ordre protège les connecteurs et rend la prochaine intervention plus sûre.

Un schéma actualisé, même tenu sur une page simple, transforme une armoire de câbles en installation lisible et contrôlable.

Sécurité baie informatique et maintenance baie après la mise en service

La sécurité baie informatique protège à la fois le matériel, les données et les personnes qui interviennent. Une porte verrouillable limite les manipulations accidentelles dans un bureau partagé, une réserve ou un couloir. Elle ne remplace pas les règles d’accès informatiques, mais elle empêche qu’un cordon critique soit débranché par erreur ou qu’un bouton d’onduleur soit pressé sans autorisation.

Une serrure doit rester compatible avec les besoins d’intervention. Dans un local où plusieurs techniciens travaillent, le système de clés ou de badge doit être documenté. Une baie parfaitement fermée mais impossible à ouvrir rapidement lors d’une coupure ne rend pas service. Les portes latérales amovibles et les accès avant-arrière réduisent le temps nécessaire pour contrôler une alimentation ou changer un cordon.

Les équipements sensibles exigent aussi une protection contre les coupures. L’onduleur doit être testé selon les recommandations de son fabricant, car une batterie vieillissante peut sembler normale jusqu’au jour où elle ne tient plus la charge. Les batteries au plomb étanche ont une durée de service limitée, souvent autour de trois à cinq ans selon la température et les cycles. Leur remplacement doit être anticipé dans le budget de maintenance.

Contrôles réguliers et documentation utile

La maintenance baie ne consiste pas à souffler de l’air comprimé à l’intérieur une fois par an. Il faut d’abord couper ou isoler les équipements conformément à leur procédure, puis retirer la poussière avec précaution. Un dépoussiérage visuel deux fois par an convient à un local propre ; un environnement industriel ou poussiéreux demande un rythme plus rapproché.

Les sondes de température permettent de relever une évolution anormale avant la panne. Un ventilateur plus bruyant, une odeur de chaud, des traces de poussière épaisse sur une grille ou un voyant d’alarme nécessitent une vérification immédiate. Attendre qu’un serveur s’arrête pour dégager une ventilation obstruée transforme un entretien de trente minutes en interruption imprévue.

La documentation doit indiquer les ports occupés, les prises desservies, les adresses de gestion des équipements, les références des alimentations et la date de remplacement des batteries. Elle peut être numérique, mais un plan lisible placé dans la porte intérieure reste utile lorsque l’accès au réseau est justement indisponible. Une modification de brassage doit être reportée le jour même.

Les mises à jour de firmware, les sauvegardes de configuration et les contrôles de journaux dépassent le simple montage mécanique. Elles relèvent de l’administration réseau. Lorsqu’un serveur héberge des données professionnelles, que plusieurs utilisateurs dépendent du réseau ou qu’une panne peut arrêter une activité, un prestataire informatique qualifié doit vérifier la configuration et les plans de reprise.

Le budget d’entretien dépend de la densité de l’installation. Pour une petite baie réseau, prévoyez surtout les consommables, les cordons de remplacement, les étiquettes et le renouvellement de l’onduleur. Pour une armoire serveur, la surveillance thermique, les batteries, les contrats de support et les interventions peuvent représenter plusieurs centaines d’euros par an en 2026.

Une baie reste fiable lorsqu’elle est contrôlée après chaque modification, gardée propre et documentée avec la même rigueur que son installation.

Quelle taille de baie informatique prévoir pour un logement équipé en RJ45 ?

Un coffret mural 19 pouces de 9U ou 12U convient souvent à un panneau de brassage, un switch, une box ou un routeur et un bandeau de prises. Gardez au moins 10 à 20 % de hauteur libre pour un ajout ultérieur et vérifiez le poids autorisé par le support mural.

Une baie de 600 mm de profondeur peut-elle accueillir un serveur ?

Elle convient généralement au matériel de brassage, mais elle est souvent trop courte pour un serveur profond. Mesurez le châssis, puis ajoutez l’encombrement des connecteurs et des câbles. Pour un serveur de 800 mm, une baie de 1 000 mm est plus adaptée.

Faut-il installer un onduleur dans une baie réseau ?

Un onduleur est recommandé dès qu’une coupure peut interrompre un accès internet, un stockage réseau ou un serveur. Son autonomie dépend de la puissance réellement consommée. Placez les modèles lourds en bas et contrôlez l’état des batteries régulièrement.

Comment limiter la chaleur dans une baie informatique ?

Choisissez un emplacement ventilé, conservez un passage d’air entre l’avant et l’arrière, utilisez des portes perforées lorsque la densité est élevée et installez des panneaux obturateurs dans les emplacements vides. Une sonde de température aide à détecter une dérive avant la surchauffe.
