Un piquet de terre ne se voit presque jamais une fois le chantier terminé, mais son rôle commence précisément lorsqu’un défaut d’isolement apparaît. Une prise de terre bien réalisée évacue les courants de fuite, aide les interrupteurs différentiels à couper rapidement et limite les dégâts sur certains appareils. Dans une rénovation, le contrôle de cet élément doit intervenir avant de refermer une saignée, de repeindre un mur ou de poser un revêtement.
En bref
- Un piquet de terre forme, avec le conducteur de terre, la barrette de coupure et le tableau, un ensemble de protection.
- La norme NF C 15-100 ne fixe pas une distance maximale rigide entre le piquet et le tableau, mais impose une liaison correctement dimensionnée et contrôlable.
- Un piquet de 1,5 m en acier galvanisé ou en cuivre constitue une base courante, à adapter au sol et au résultat mesuré.
- La résistance de terre doit être mesurée avec un appareil adapté, car l’aspect extérieur d’une installation ne dit rien de sa performance.
- Un sol sec, rocheux ou remanié demande souvent plusieurs électrodes, une boucle enterrée ou l’intervention d’un électricien qualifié.
Piquet de terre et mise à la terre dans une installation électrique
Le piquet de terre est une électrode métallique plantée dans le sol. Il relie l’installation électrique à la masse du terrain par l’intermédiaire d’un conducteur de terre. Lorsqu’un défaut apparaît sur la carcasse métallique d’un lave-linge, d’un chauffe-eau ou d’un luminaire, le courant de défaut trouve une voie prévue pour être évacué.
Cette fonction ne remplace pas les dispositifs différentiels 30 mA du tableau. Les deux protections travaillent ensemble. Le différentiel détecte une différence de courant entre phase et neutre, puis coupe le circuit. La terre réduit la tension de contact et crée des conditions favorables au déclenchement rapide de la protection.

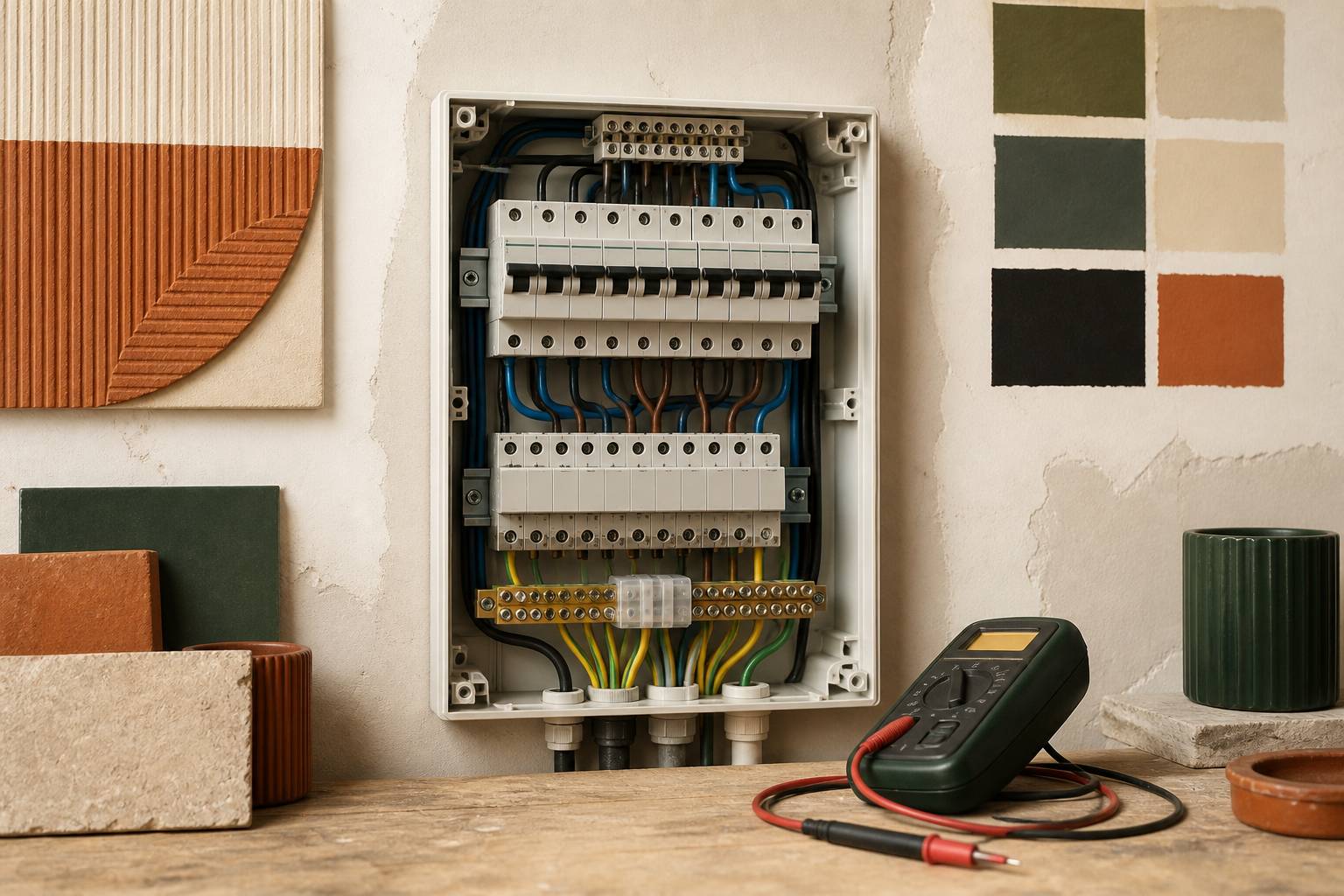

Une mise à la terre complète ne se limite donc pas à une tige enfoncée dans le jardin. Elle comprend l’électrode enterrée, le conducteur principal de protection, une barrette de mesure accessible, le bornier de terre du tableau et les liaisons équipotentielles. Dans une salle de bains, ces liaisons raccordent notamment les éléments métalliques concernés afin de limiter les différences de potentiel dangereuses.
La confusion est fréquente entre le piquet, la plaque de terre et la boucle en fond de fouille. Le piquet concentre le contact avec le sol sur une profondeur donnée. Une plaque enterrée augmente la surface de contact dans certains terrains. La boucle à fond de fouille, installée lors d’une construction neuve avant le coulage des fondations, offre une très bonne continuité lorsqu’elle est prévue dès le départ.
Pour une rénovation, le piquet reste souvent la solution la plus accessible. Il évite de rouvrir les fondations et peut être installé dans une zone de terre meuble. Il ne faut toutefois pas le choisir comme une réponse automatique. Dans un terrain calcaire très sec ou sur remblai caillouteux, un seul élément de 1,5 m peut afficher une valeur médiocre malgré une pose propre.
Le danger ne se limite pas à l’électrocution. Une mauvaise liaison à la terre peut laisser passer des défauts intermittents, perturber certains équipements sensibles et réduire l’efficacité d’un parafoudre. Le parafoudre détourne les surtensions vers la terre. Si le chemin vers cette terre est trop long, mal serré ou trop résistant, sa protection perd une partie de son intérêt.
Dans les maisons anciennes, un fil vert et jaune raccordé au tableau ne prouve pas que la prise de terre existe réellement. Des installations comportent encore des conducteurs reliés à une canalisation, à une armature métallique ou à un vieux piquet inaccessible. Ces montages ne doivent pas être conservés sans vérification, car une canalisation peut être remplacée par un matériau isolant et rompre la continuité.
Un chantier mural donne souvent l’occasion de voir ces défauts. Lorsqu’une saignée est ouverte pour déplacer une prise ou refaire une alimentation, le conducteur de protection peut révéler une section insuffisante, une connexion oxydée ou l’absence de barrette de coupure. Avant de reboucher, une préparation sérieuse évite de devoir casser à nouveau six mois plus tard.
Les travaux sur un mur extérieur demandent la même prudence. Une tranchée proche d’une façade peut croiser un drainage, une gaine ou une canalisation. Avant de planter une électrode, repérez les réseaux enterrés et l’état du terrain. Les contraintes de sol rencontrées près d’un mur de soutènement sont détaillées dans ce guide sur la restanque et le mur en pierre sèche, dont la stabilité ne doit jamais être fragilisée par un terrassement improvisé.
La sécurité électrique commence donc par une chaîne continue, visible au tableau et mesurable au sol. Un piquet isolé de son conducteur, même neuf et profondément planté, ne protège personne.
Normes électriques applicables au piquet de terre et à la prise de terre
La réglementation électrique française s’appuie principalement sur la norme NF C 15-100 pour les installations basse tension des logements. Cette norme traite de la protection des personnes, du raccordement des masses métalliques, des dispositifs différentiels et de la qualité de la prise de terre. Elle ne se résume pas à une profondeur unique ou à un diamètre unique de piquet.
La règle de chantier doit rester simple. L’équipement de mise à la terre doit être durable, protégé contre la corrosion, accessible pour le contrôle et raccordé sans raccord incertain dans les parties enterrées. Un piquet en acier galvanisé, en acier cuivré ou en cuivre est couramment utilisé selon la nature du sol et le budget disponible.
Une longueur de 1,5 mètre est souvent retenue pour une électrode verticale en rénovation. Cette dimension permet d’atteindre des couches de sol généralement plus stables en humidité qu’une zone de surface. Dans les terrains secs ou rocailleux, une profondeur de 2 m ou plusieurs piquets reliés entre eux donnent de meilleurs résultats qu’un seul élément forcé dans une terre médiocre.
Le conducteur de terre doit être choisi selon son mode de pose et la conception de l’installation. Le cuivre nu enterré de 25 mm² constitue une solution courante pour relier une électrode au point de mesure. Une section de 16 mm² peut être admise dans certaines configurations protégées, mais le choix ne se fait pas à l’œil. L’électricien vérifie le schéma de liaison à la terre, les protections présentes et les prescriptions applicables au bâtiment.
| Élément contrôlé | Pratique courante en logement | Point de vigilance |
|---|---|---|
| Piquet vertical | Acier galvanisé, acier cuivré ou cuivre, souvent 1,5 à 2 m | Éviter un métal non prévu pour l’enfouissement durable |
| Conducteur enterré | Cuivre nu de 25 mm² fréquemment employé | Protéger les traversées de murs et éviter les raccords cachés |
| Barrette de coupure | Accessible près du départ vers la terre | Elle doit permettre une mesure sans démolir le mur |
| Résistance de terre | Valeur adaptée aux protections installées | Une valeur de 100 Ω n’est pas un objectif de confort |
| Différentiel | 30 mA sur les circuits domestiques concernés | La terre ne remplace jamais ce dispositif |
La valeur souvent citée de 100 ohms ne doit pas être lue comme une autorisation à négliger le résultat. Avec un différentiel 30 mA, une résistance inférieure à 100 Ω est généralement compatible avec la protection des personnes dans un logement. Sur le terrain, viser une valeur plus basse, fréquemment inférieure à 50 Ω, offre une marge plus confortable et favorise le fonctionnement des protections contre les surtensions.
La mesure dépend du sol, de l’humidité, de la saison et de la méthode employée. Une terre mesurée après plusieurs jours de pluie peut donner un résultat flatteur qui ne se maintiendra pas en été. Un contrôle sérieux tient compte de cette réalité. Dans le Sud-Ouest comme dans les zones calcaires, les sols secs d’août révèlent souvent des prises de terre qui semblaient correctes au printemps.
Les règles ne prévoient pas une distance réglementaire fixe entre le piquet et le tableau électrique. La formulation correcte est plus exigeante qu’un simple chiffre. Le parcours du conducteur doit être aussi direct que possible, mécaniquement protégé lorsqu’il traverse une paroi, sans boucle inutile et avec des connexions serrées dans des éléments accessibles.
Une liaison de 15 m peut fonctionner correctement si sa section, son cheminement et la résistance finale sont vérifiés. À l’inverse, 3 m mal raccordés avec une cosse oxydée ne produisent pas une terre fiable. Le piège consiste à juger la conformité au mètre ruban, alors que le résultat dépend du circuit complet et de la mesure effectuée.
Les références européennes telles qu’IEC 60364 encadrent aussi les principes généraux de protection contre les chocs électriques. Elles ne dispensent pas de consulter les prescriptions nationales applicables au projet. Pour une construction neuve ou une rénovation totale soumise à contrôle, le dossier doit être cohérent avant l’intervention du Consuel.
Les normes électriques encadrent donc une performance vérifiable, pas un décor de chantier. Une barrette visible et un conducteur correctement posé valent davantage qu’un piquet présenté comme conforme sans aucune mesure.
Installer un piquet de terre dans les règles de l’art
La pose d’un piquet de terre est un travail de difficulté moyenne à élevée. Le geste d’enfoncement est simple, mais le choix de l’emplacement, le raccordement et le contrôle final demandent une méthode précise. Comptez une demi-journée à une journée pour une installation accessible, hors recherche de réseaux enterrés et hors amélioration d’un terrain difficile.
L’outillage comprend une masse lourde ou un perforateur avec accessoire de frappe adapté, une bêche, une pince de serrage, une clé, un mètre, un conducteur de terre conforme au projet et un dispositif de mesure. Des gants, des lunettes et des chaussures de sécurité sont nécessaires. Une électrode heurtée avec un outil inadapté se déforme en tête, puis devient impossible à raccorder correctement.
Choisir l’emplacement du piquet de terre
La zone retenue doit rester accessible. Le piquet ne doit pas être condamné sous une terrasse, un dallage ou un massif définitif sans solution de contrôle. Placez la barrette de coupure dans un endroit protégé, mais atteignable sans déposer un habillage, un meuble de cuisine ou un revêtement mural.
Un terrain légèrement humide et naturel donne souvent de meilleurs résultats qu’une bande de remblai compactée au bord de la maison. Éloignez l’électrode des zones suspectes, des canalisations, des câbles enterrés et des fondations. La terre ne doit pas être implantée au hasard à 50 cm d’un mur simplement parce que le trajet vers le tableau est plus court.
La proximité d’une façade peut aussi compliquer de futurs travaux. Une tranchée ouverte sans précaution marque vite un enduit ou salit une peinture récente. Lorsque le mur doit être repris, le même soin de préparation s’applique qu’avant la pose d’un revêtement. Un défaut de support ou de choix technique se corrige plus facilement avant finition, comme le montre ce dossier sur les erreurs de choix technique sur un mur.

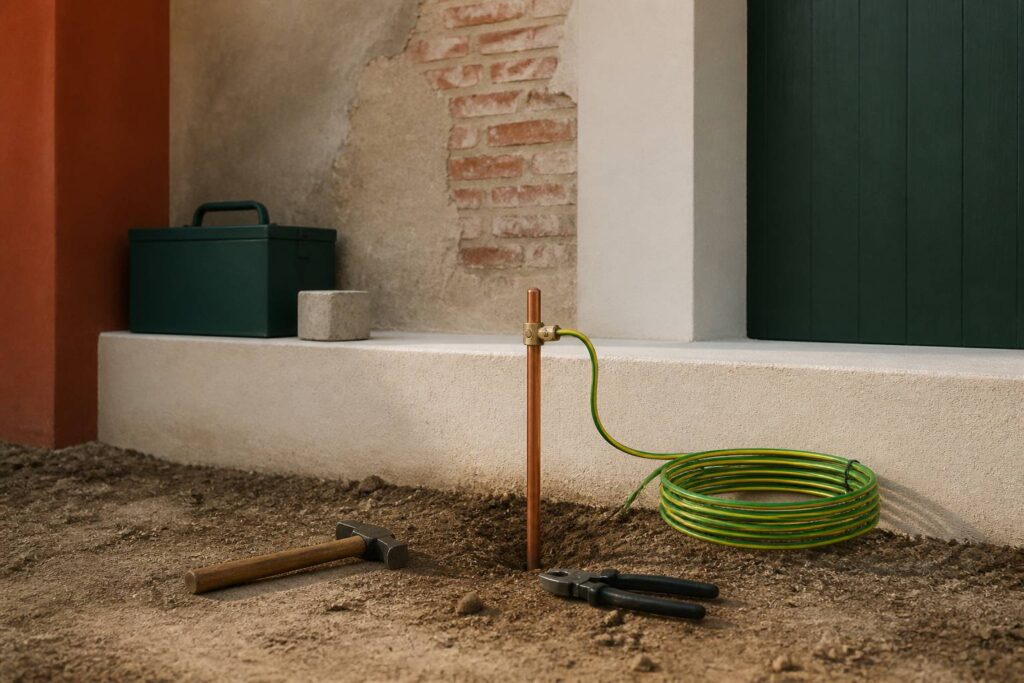

Mettre en place l’électrode et la liaison
- Coupez l’alimentation de l’installation concernée avant toute intervention au tableau ou sur le bornier de terre.
- Repérez les réseaux enterrés et dégagez une zone suffisante pour travailler sans frapper contre une canalisation.
- Enfoncez le piquet verticalement, sans tordre sa tête, jusqu’à atteindre la profondeur prévue par le projet.
- Raccordez le conducteur avec une bride ou une cosse conçue pour cet usage, sur une surface propre et serrée.
- Amenez le conducteur jusqu’à la barrette de coupure, puis vers le tableau selon le cheminement retenu.
- Refermez la tranchée après vérification du raccord et conservez l’accès au point de contrôle.
Le cuivre nu enterré peut être utilisé dans le sol, mais il doit être protégé dans les zones exposées aux chocs ou lors des passages en maçonnerie. Une gaine ICTA sert pour une traversée de mur ou une partie encastrée protégée. Elle ne corrige pas une section insuffisante ni un raccord fragile.
Le conducteur doit suivre un chemin lisible. Les boucles, les angles inutiles et les rallonges cachées compliquent la recherche de panne. Dans le cas d’un parafoudre, la liaison entre le tableau, le parafoudre et la terre doit être particulièrement courte. Une longueur excessive augmente l’impédance lors d’une surtension rapide, même si le cuivre est de bonne qualité.
Le raccordement au tableau intervient sur le bornier principal de terre, après la barrette de coupure. Aucun bricoleur ne doit intervenir dans un tableau sous tension. Une erreur de raccordement peut laisser des masses métalliques sans protection ou créer un défaut immédiatement dangereux.
Le coût des fournitures en 2026 reste mesuré sur un chantier simple. Un piquet galvanisé de 1,5 m se situe souvent entre 15 et 40 €. Un modèle cuivre ou acier cuivré peut coûter de 50 à 120 € selon la longueur et la fabrication. Il faut ajouter le conducteur, les brides, la barrette et, si nécessaire, les protections mécaniques.
La pose propre ne se juge pas au moment où la terre est rebouchée. Elle se juge quand la liaison reste accessible, identifiée et prête à être mesurée.
Distance entre piquet de terre et tableau électrique
La distance entre le piquet de terre et le tableau électrique alimente beaucoup de règles approximatives. Certains chantiers parlent de 2 m, d’autres de 15 m, parfois de 30 m. La NF C 15-100 ne donne pas une distance maximale universelle applicable à toutes les maisons. Elle exige surtout une liaison adaptée, une prise de terre efficace et une continuité vérifiable.
Une implantation proche du tableau simplifie généralement le trajet du conducteur de terre. Elle réduit les longueurs enterrées, limite les risques de coupure accidentelle et améliore le comportement des équipements sensibles aux surtensions. Cette proximité ne doit pourtant pas conduire à planter le piquet contre la façade, dans un sol remblayé ou à côté d’un réseau enterré.
Une distance de 5 à 15 m est courante sur une parcelle où le tableau se trouve dans un garage et la zone de terre favorable dans le jardin. Cette situation reste acceptable si le conducteur est correctement dimensionné, protégé et contrôlé. Quand l’électrode se trouve à 25 ou 30 m, le projet mérite une étude plus attentive, car le parcours devient plus vulnérable aux défauts mécaniques et moins favorable au parafoudre.
La distance entre plusieurs piquets répond à une logique différente. Deux électrodes trop proches travaillent dans la même zone de sol et apportent peu d’amélioration. Un espacement au moins égal à leur longueur est une règle pratique courante. Pour des piquets de 1,5 m, une séparation de 1,5 à 2 m permet déjà une meilleure dispersion qu’un doublon planté à quelques dizaines de centimètres.
Les terrains difficiles imposent parfois trois piquets reliés par un conducteur enterré. Le résultat doit être mesuré après assemblage. Ajouter une électrode sans refaire le test revient à poser un lé de papier peint sans vérifier l’aplomb du premier. Le travail peut sembler avancé, mais l’erreur reste entière.
La résistance de terre dépend bien plus du terrain que de la seule distance au tableau. Une terre argileuse légèrement humide conduit mieux qu’un sol sableux et sec. Une couche rocheuse peu profonde peut bloquer l’enfoncement à 80 cm, ce qui impose de changer de technique plutôt que de raccourcir le piquet et d’espérer un bon résultat.
Les solutions possibles restent concrètes.
- Plusieurs piquets reliés en parallèle augmentent la zone de contact avec le terrain lorsqu’un seul piquet donne une valeur trop haute.
- Un conducteur horizontal enterré ou une boucle de terre complète l’électrode verticale dans les sols résistifs.
- Une plaque de terre peut être adaptée lorsqu’il est impossible d’atteindre une profondeur suffisante.
- Un parafoudre au tableau demande une liaison vers la terre courte et correctement dimensionnée pour rester efficace.
Les produits chimiques censés améliorer le sol demandent de la prudence. Le sel ou certains mélanges hygroscopiques peuvent accélérer la corrosion, migrer dans le terrain et donner un résultat temporaire. Une amélioration durable repose d’abord sur une surface de contact suffisante, des matériaux adaptés et une pose contrôlée.
Un piquet distant du tableau ne devient pas automatiquement non conforme. En revanche, un conducteur trop fin, une connexion inaccessible et une absence de mesure transforment cette distance en risque de chantier.
Mesurer la résistance de terre et corriger une valeur insuffisante
La résistance de terre se mesure avec un telluromètre, aussi appelé terre-ohmmètre. Cet appareil n’est pas un simple multimètre. Il injecte un courant d’essai dans le sol et calcule la réponse électrique de l’électrode à l’aide de sondes auxiliaires placées à distance. Une mesure sérieuse nécessite donc un terrain accessible et une méthode adaptée.
Le contrôle intervient après la pose, avant remise en service complète ou réception des travaux. Il mérite aussi d’être refait lors d’une rénovation importante, après un impact de foudre, après une modification de la prise de terre ou lorsqu’un diagnostic révèle une anomalie. Un rythme de vérification d’environ cinq ans est raisonnable dans une habitation dont l’installation a été conservée, surtout si le terrain est très sec ou corrosif.
La méthode à trois piquets reste une référence pour déterminer la valeur réelle d’une électrode. L’opérateur isole la prise de terre grâce à la barrette de coupure, plante les sondes auxiliaires à des distances déterminées, puis effectue plusieurs relevés. Le résultat n’est fiable que si les mesures restent cohérentes quand la position de la sonde de potentiel est modifiée.
Une pince de terre peut compléter certains contrôles, mais elle ne remplace pas toujours la méthode par piquets auxiliaires. Elle est surtout utile dans des installations présentant des chemins de terre multiples. Dans une maison individuelle dotée d’une seule électrode, son interprétation peut être insuffisante.
Une valeur inférieure à 100 Ω est souvent retenue comme seuil compatible avec une installation domestique protégée par des différentiels 30 mA. Une valeur sous 50 Ω apporte une marge intéressante. Dans les installations exposées à la foudre, avec un parafoudre ou des équipements électroniques sensibles, une prise de terre plus performante reste préférable.
Une mesure de 180 Ω ne se corrige pas par le remplacement immédiat du différentiel. Le différentiel protège, mais il ne transforme pas un sol sec en sol conducteur. La première vérification porte sur le raccordement du piquet, la profondeur réelle, la continuité du conducteur et l’état de la bride. Une cosse mal serrée ou corrodée suffit à dégrader la lecture.
Si le raccord est sain, l’ajout d’un second piquet constitue souvent la correction la plus simple. Il doit être espacé correctement, relié par un conducteur de section adaptée et intégré au même point de mesure. Sur un chantier courant, comptez une à trois heures supplémentaires par électrode, hors terrain rocheux. La fourniture et la pose par un professionnel se situent fréquemment entre 120 et 300 € par piquet additionnel en 2026, selon l’accès, la longueur de tranchée et la remise en état.
Le terrain peut aussi exiger un conducteur horizontal enterré. Cette solution demande davantage de terrassement, mais elle augmente la surface de contact. Dans une rénovation avec allée existante, terrasse ou plantations, le coût grimpe vite car il faut protéger les réseaux et reprendre les finitions. Un devis doit séparer clairement la fourniture électrique, le terrassement, la mesure finale et les éventuelles réparations de maçonnerie.
Une installation contrôlée possède une barrette de coupure accessible et identifiable. Sans elle, le technicien peut devoir débrancher des éléments au tableau ou refuser une mesure correcte. Ce petit composant coûte généralement entre 10 et 35 € en 2026, mais il évite des heures de recherche lors d’un futur contrôle.
La mesure ne doit jamais être remplacée par une impression de solidité. Une prise de terre fiable est celle dont la valeur est connue, datée et compatible avec les protections en place.
Quelle profondeur prévoir pour un piquet de terre ?
Un piquet de 1,5 m constitue une dimension courante en rénovation. Une profondeur de 2 m ou plusieurs électrodes peuvent être nécessaires dans un sol sec, rocheux ou peu conducteur. Le résultat se valide par une mesure de résistance, pas par la profondeur seule.
Quelle distance faut-il respecter entre le piquet de terre et le tableau électrique ?
La NF C 15-100 ne fixe pas une distance maximale unique. Le conducteur doit suivre le parcours le plus direct possible, être dimensionné correctement, protégé aux passages exposés et contrôlé. Une distance de 5 à 15 m peut fonctionner si la mesure finale est bonne.
Un piquet de terre peut-il être installé par un particulier ?
La partie terrassement et l’enfoncement sont accessibles à un bricoleur expérimenté, après repérage des réseaux enterrés. Le raccordement au tableau, la vérification des protections et la mesure au telluromètre demandent l’intervention d’un électricien lorsque l’installation est neuve, modifiée ou incertaine.
Que faire si la résistance de terre dépasse 100 ohms ?
Il faut d’abord contrôler les raccords, la continuité du conducteur et la profondeur de l’électrode. Si le montage est correct, l’ajout de piquets espacés, d’un conducteur enterré horizontal ou d’une autre solution adaptée au terrain permet d’abaisser la valeur. Une nouvelle mesure est obligatoire après travaux.
